防火卷簾門施工方案
一、 工程概況
項目名稱：XXXXX
工程地點：XXXXX
建設單位：XXXXX
施工范圍： 本項目所有設計圖紙中要求的防火卷簾門及其配套裝置的供應、安裝、調試及驗收。
產品概述：

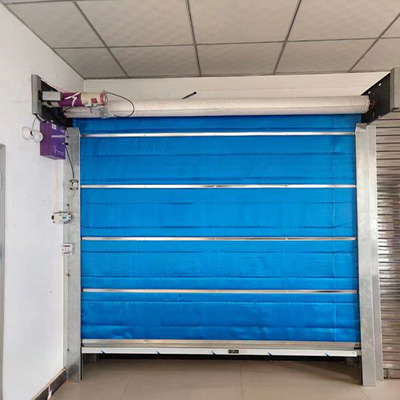

類型： 特級無機布防火卷簾 / 鋼質防火卷簾
耐火極限： 不低于設計要求的 [例如：3小時]
安裝位置： 地下室車庫通道、防火分區隔斷、疏散樓梯間等。
二、 編制依據
本施工方案嚴格遵循以下國家及行業標準、規范：
《建筑設計防火規范》GB 50016
《防火卷簾》GB 14102
《防火卷簾用卷門機》GA 603
《火災自動報警系統施工及驗收標準》GB 50166
本項目設計圖紙及相關技術文件
建設單位的相關管理要求
三、 施工準備
技術準備：
組織技術人員熟悉圖紙，進行圖紙會審，理解設計意圖。
對施工人員進行詳細的技術交底和安全交底。
測量復核所有安裝洞口尺寸，確保與生產尺寸一致。
現場準備：
清理施工現場，確保作業面干凈、無雜物。
提供施工所需的臨時電源、水源。
劃定材料堆放區，并做好防水、防潮措施。
材料及機具準備：
材料： 防火卷簾門體、導軌、卷軸、座板、卷門機、控制箱、手動速放關閉裝置、溫感、煙感探測器等，所有材料必須具備出廠合格證和型式檢驗報告。
主要機具： 電焊機、手電鉆、沖擊鉆、角磨機、水平尺、線墜、卷尺、梯子、腳手架等。
四、 施工工藝流程
總流程： 現場測量 → 劃線定位 → 安裝卷軸與簾板 → 安裝導軌 → 安裝電機與控制箱 → 空載調試 → 安裝溫感、煙感探測器 → 聯動調試 → 竣工驗收。
具體操作要點：
現場測量與劃線定位：
使用激光水準儀、卷尺等工具，精確測量安裝洞口尺寸和標高。
根據圖紙在墻、柱、頂上彈出卷簾門安裝的中心線和導軌邊線，確保位置準確。
安裝卷軸與簾板：
檢查預埋件的位置和牢固度，如有問題需先行處理。
先將卷軸支座板與預埋件焊接或用高強度膨脹螺栓固定。
吊裝卷軸，將其就位于支座上，并用水準儀和水平尺找平、找正，然后緊固。
將組裝好的簾板逐片掛在卷軸上，并初步擰緊連接螺釘。
安裝導軌：
根據彈好的墨線，將導軌(左右兩根)用焊接或膨脹螺栓固定在墻體或結構柱上。
用線墜和水平尺確保兩根導軌在同一垂直平面上，且與地面垂直度誤差≤1.5mm/m。
導軌內側與簾板表面的間隙應符合規范要求(通常為±2mm)。
安裝電機與控制箱：
將卷門機穩固地安裝在設計指定位置，通常是在卷軸的一端。
連接傳動鏈條或皮帶，調整好松緊度。
控制箱應安裝在便于操作和觀察的位置，通常離地1.3-1.5米。按接線圖正確連接電源線、控制線。
空載調試：
接通電源，進行手動和電動試運行。
檢查卷簾門升降是否順暢，有無卡阻、異常噪音。
調整上下行程限位開關，確保簾板在完全打開和完全關閉位置能自動停止。
測試手動速放關閉裝置，確保在斷電情況下能通過手動鏈條或拉桿使卷簾平穩下降。
安裝溫感、煙感探測器及聯動調試(關鍵步驟)：
在防火卷簾兩側(或根據設計要求)安裝專用的感溫、感煙探測器。
由專業消防電工將探測器信號線接入火災自動報警系統。
兩步降調試：
* 第一步降： 模擬感煙探測器報警信號，防火卷簾應自動下降至距地面約1.8米處停止。
* 第二步降： 模擬感溫探測器報警信號(或延時30s-300s可調后)，防火卷簾應繼續下降至完全關閉。
一步降調試： 對于僅用作防火分隔的卷簾，模擬任一探測器報警，卷簾應一次下降至完全關閉。
確保卷簾在下降過程中能發出聲光報警信號。
五、 質量保證措施
嚴格執行“三檢制”：自檢、互檢、專檢。
所有進場材料必須報監理/建設單位驗收，資料齊全方可使用。
關鍵工序(如導軌垂直度、聯動調試)必須由質檢員重點監控并記錄。
焊接部位必須牢固，焊渣清理干凈，并按要求進行防銹處理。
六、 安全文明施工措施
所有施工人員必須接受安全教育，持證上崗(如電焊工)。
施工現場必須佩戴安全帽，高處作業必須系好安全帶。
用電設備必須做到“一機一閘一漏保”，嚴禁私拉亂接。
動火作業前必須辦理動火證，現場配置滅火器材，并設專人監護。
材料堆放整齊，工完場清，垃圾及時清運，減少施工噪音。
七、 成品保護
安裝調試完畢后，對導軌、控制箱等外露部分采取必要的防護措施(如貼保護膜)，防止后續施工造成污染或損壞。
在卷簾門附近進行油漆、涂料等作業時，應對簾板進行遮蓋保護。
移交前，嚴禁非操作人員隨意操作卷簾門。
八、 驗收標準
主控項目：
防火卷簾的型號、規格及耐火性能必須符合設計要求。
防火卷簾及配套裝置安裝牢固，預埋件數量、位置正確。
防火卷簾運行平穩，無卡阻、異常噪音。
兩步下降、延時功能、聯動控制、手動速放功能必須100%正常。
一般項目：
簾板、導軌、座板表面平整光滑，無裂紋、翹曲等缺陷。
安裝允許偏差(垂直度、平行度等)符合規范要求。
九、 竣工驗收資料
工程竣工后，應向建設單位提交以下資料：
竣工圖紙
設計變更文件
材料、設備的出廠合格證、型式檢驗報告
隱蔽工程驗收記錄
調試記錄(單機調試、聯動調試)
分項工程檢驗批質量驗收記錄
施工日志
產品使用及維護說明書
